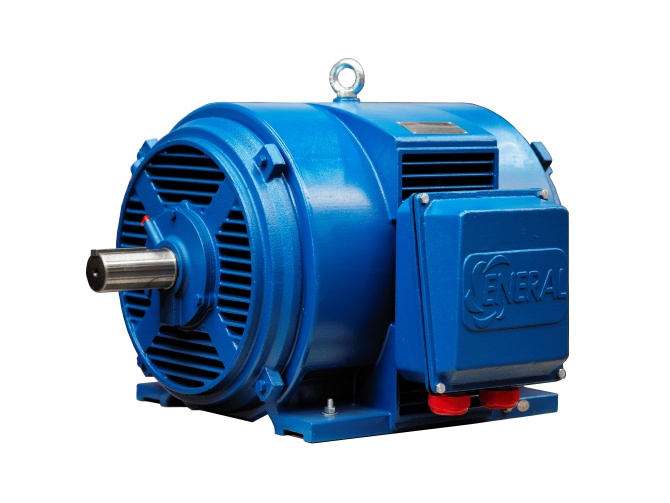

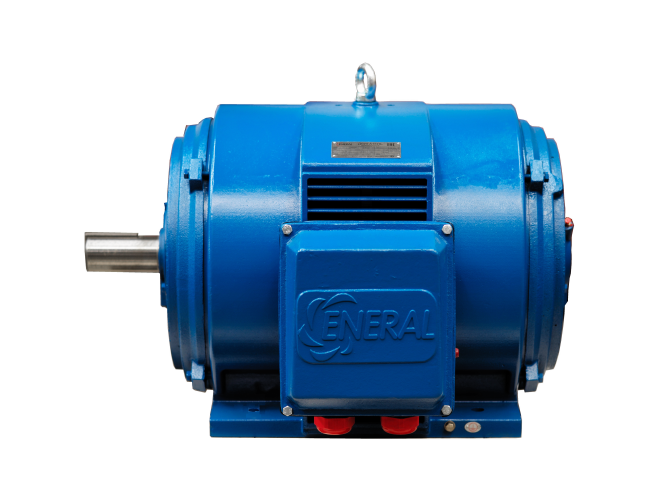

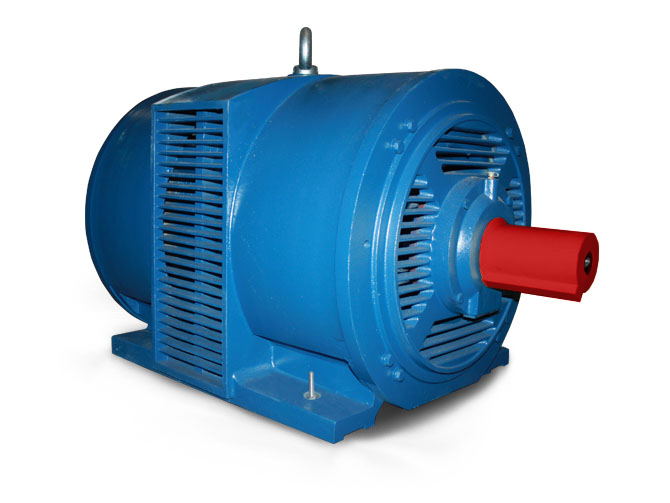

Брызгозащищенные электродвигатели АМН
Трехфазные асинхронные электродвигатели с короткозамкнутым ротором серии АМН выполнены в брызгозащищенном исполнении со степенью защиты IP23 по ГОСТ IEC 60034-5-2011. Двигатели имеют систему охлаждения IC01 по ГОСТ Р МЭК 60034-6-2012 и выполнены с двухсторонней симметричной радиальной вентиляцией.
Воздух с помощью вентиляционных лопаток ротора всасывается через торцевые окна в подшипниковых щитах, омывает лобовые части обмотки статора и наружную поверхность сердечника статора и выбрасывается через боковые станины. Для направления воздуха внутри двигателя имеются диффузоры, установленные в подшипниковых щитах.
Электродвигатели изготавливаются на номинальное напряжение 380/660В, 50Гц, имеют класс нагревостойкости изоляции F и режим работы S1. Климатическое исполнение и размещение - У3.
Гарантия - 2 года с даты ввода в эксплуатацию, но не более 3 лет с даты продажи при наработке до 10 000 часов.
Декларация соответствия на электродвигатели ENERAL с короткозамкнутым ротором серии АМН
| Тип ЭД | Рн,кВт | n,об/мин* | КПД,% | cos φ | Iн,А | Кратности |
Масса, кг** |
||
|---|---|---|---|---|---|---|---|---|---|
| Iп/Iн | Mm/Mн | Mп/Мн | |||||||
| 4АМН 160S2 | 22 | 2930 | 90 | 0,88 | 44 | 7 | 1,7 | 1,1 | 160 |
| 4АМН 160М2 | 30 | 2930 | 91 | 0,88 | 56,9 | 7 | 1,7 | 1,1 | 170 |
| 4АМН160S4 | 18,5 | 1455 | 90 | 0,83 | 38 | 7 | 1,9 | 1,1 | 160 |
| 4АМН160М4 | 22 | 1455 | 90,5 | 0,84 | 44 | 7 | 1,9 | 1,2 | 170 |
| 4АМН 180S2 | 37 | 2935 | 92 | 0,88 | 69,4 | 7 | 2,2 | 1,7 | 190 |
| 4АМН 180М2 | 45 | 92,5 | 0,88 | 84 | 7 | 2,2 | 1,7 | 220 | |
| 4АМН180S4 | 30 | 1460 | 91,5 | 0,85 | 58,6 | 7 | 2,2 | 1,9 | 190 |
| 4АМН180М4 | 37 | 92 | 0,85 | 71,9 | 7 | 2,2 | 2 | 238 | |
| 4АМН180S6 | 18,5 | 970 | 89 | 0,82 | 38,5 | 6,7 | 2 | 1,8 | 180 |
| 4АМН180М6 | 22 | 90 | 0,82 | 45,3 | 6,7 | 2 | 1,8 | 220 | |
| 4AMH180S-8 | 15 | 725 | 88 | 0,75 | 34,5 | 6 | 2 | 1,8 | 200 |
| 4АМН180М8 | 18,5 | 88,5 | 0,75 | 42,3 | 6 | 2 | 1,8 | 240 | |
| 5АН 200М2 | 55 | 2950 | 93 | 0,88 | 102,1 | 7 | 2,2 | 1,8 | 300 |
| 5АН 200L2 | 75 | 93 | 0,89 | 137,7 | 7 | 2,2 | 1,8 | 350 | |
| 5AH200M4 | 45 | 1470 | 92,5 | 0,85 | 87 | 7 | 2,2 | 1,9 | 300 |
| 5AH200L4 | 55 | 93 | 0,85 | 105,7 | 7 | 2,2 | 1,9 | 335 | |
| 5АН200М6 | 30 | 975 | 90 | 0,82 | 61,8 | 6,5 | 2 | 1,8 | 290 |
| 5АН200L6 | 37 | 91 | 0,82 | 75,3 | 6,5 | 2 | 1,8 | 300 | |
| 5AH200M-8 | 22 | 725 | 89,5 | 0,75 | 49,8 | 6 | 2 | 1,7 | 300 |
| 5AH200L-8 | 30 | 90 | 0,75 | 67,5 | 6 | 2 | 1,7 | 335 | |
| 5АН 225МА2 | 75 | 2950 | 92,8 | 0,88 | 140 | 6 | 2 | 1,7 | 390 |
| 5АН 225М2 | 90 | 2950 | 93 | 0,89 | 165,2 | 6,8 | 2,2 | 1,7 | 395 |
| 5АН225М4 | 75 | 1470 | 93,5 | 0,85 | 143,4 | 6,7 | 2,2 | 1,9 | 423 |
| 5АН225М6 | 45 | 975 | 92 | 0,82 | 90,6 | 6,5 | 2 | 1,8 | 370 |
| 5АН225М8 | 37 | 735 | 91 | 0,75 | 82,4 | 6 | 2 | 1,7 | 380 |
| 5АМН 250S2 | 90 | 2960 | 93,5 | 0,89 | 160 | 6,8 | 2,2 | 1,6 | 460 |
| 5АМН 250М2 | 110 | 94 | 0,89 | 195 | 6,8 | 2,2 | 1,6 | 520 | |
| 5АН250М2 | 132 | 2960 | 94 | 0,89 | 239,7 | 6,8 | 2,2 | 1,6 | 520 |
| 5AMH250S4 | 90 | 1480 | 94 | 0,86 | 169,1 | 6,7 | 2,2 | 1,8 | 493 |
| 5AMH250M4 | 110 | 94 | 0,86 | 206,7 | 6,7 | 2,2 | 1,8 | 542 | |
| 5АН250МВ4 | 132 | 1480 | 95,3 | 0,85 | 248 | 6,3 | 2,2 | 1,8 | 550 |
| 5АМН250S6 | 55 | 980 | 92,5 | 0,82 | 110,2 | 6,5 | 2 | 1,8 | 438 |
| 5АМН250М6 | 75 | 92,5 | 0,82 | 150,2 | 6,8 | 2 | 1,8 | 524 | |
| 5АМН250S8 | 45 | 730 | 92 | 0,75 | 99,1 | 6 | 2 | 1,8 | 500 |
| 5АМН250М8 | 55 | 92 | 0,75 | 121,1 | 6 | 2 | 1,8 | 520 | |
| 5АМН250МВ8 | 75 | 730 | 93,3 | 0,81 | 151 | 6 | 2 | 1,8 | 530 |
| 5АМН280S2 | 132 | 2960 | 94 | 0,89 | 239,7 | 6,8 | 2,2 | 1,5 | 540 |
| 5АМН280М2 | 160 | 2960 | 94 | 0,89 | 290,6 | 6,8 | 2 | 1,5 | 687 |
| 5AMH280S4 | 132 | 1480 | 94 | 0,87 | 245,2 | 6,8 | 2,2 | 1,8 | 678 |
| 5AMH280M4 | 160 | 94 | 0,87 | 297,3 | 6,8 | 2 | 1,8 | 766 | |
| 5АМН280S6 | 90 | 985 | 93 | 0,83 | 177,1 | 6,5 | 2 | 1,8 | 700 |
| 5АМН280М6 | 110 | 93 | 0,83 | 216,5 | 6,5 | 2 | 1,8 | 732 | |
| 5АМН280S8 | 75 | 740 | 92,5 | 0,8 | 154 | 6 | 1,8 | 1,8 | 700 |
| 5АМН280М8 | 90 | 93 | 0,8 | 183,8 | 6 | 1,8 | 1,8 | 730 | |
| 5AMH280S-10 | 45 | 585 | 91 | 0,72 | 104,4 | 5,5 | 1,8 | 1,2 | 800 |
| 5AMH280M-10 | 55 | 92 | 0,72 | 126,2 | 5,5 | 1,8 | 1,2 | 800 | |
| 5АМН315S2 | 200 | 2965 | 94,5 | 0,9 | 357,3 | 6,8 | 2 | 1,4 | 1015 |
| 5АМН315М2 | 250 | 94,5 | 0,9 | 446,6 | 6,8 | 2 | 1,2 | 1145 | |
| 5АМН315МВ2 | 315 | 2965 | 95 | 0,9 | 560 | 6,8 | 2 | 1,2 | 1150 |
| 5AMH315S4 | 200 | 1480 | 94,5 | 0,87 | 369,6 | 6,8 | 2 | 1,4 | 1065 |
| 5АМН315М4 | 250 | 94,5 | 0,88 | 456,8 | 6,8 | 2 | 1,2 | 1220 | |
| 5АМН315МВ4 | 315 | 1480 | 95 | 0,88 | 572 | 6,5 | 1,8 | 1,1 | 1300 |
| 5АМН315S6 | 132 | 980 | 93,5 | 0,85 | 252,3 | 6,5 | 1,8 | 1,3 | 956 |
| 5АМН315М6 | 160 | 94 | 0,85 | 304,2 | 6,5 | 1,8 | 1,3 | 1030 | |
| 5АМН315МВ6 | 200 | 980 | 94,5 | 0,85 | 378 | 6 | 1.8 | 1,1 | 1050 |
| 5АМН315S8 | 110 | 735 | 93 | 0,82 | 219,2 | 6 | 1,8 | 1,3 | 928 |
| 5АМН315М8 | 132 | 93,5 | 0,82 | 261,6 | 6 | 1,8 | 1,3 | 1040 | |
| 5АМН315МВ8 | 160 | 735 | 94 | 0,82 | 304 | 6 | 1,8 | 1,3 | 1050 |
| 5АМН315S10 | 75 | 590 | 92 | 0,75 | 165,1 | 5,5 | 1,8 | 1,2 | 1000 |
| 5АМН315МА10 | 75 | 92 | 0,75 | 165,1 | 5,5 | 1,8 | 1,2 | 1000 | |
| 5АМН315МВ10 | 90 | 92,5 | 0,75 | 197,1 | 5,5 | 1,8 | 1,2 | 1500 | |
| 5AMH315S-12 | 55 | 490 | 91 | 0,7 | 131,2 | 5,5 | 1,8 | 1 | 1000 |
| 5AMH315M-12 | 75 | 91,5 | 0,7 | 177,9 | 5,5 | 1,8 | 1 | 1000 | |
| 5АН355А2 | 315 | 2975 | 95 | 0,9 | 559,8 | 6,5 | 1,8 | 1 | 1550 |
| 5АН355В2 | 400 | 95,5 | 0,9 | 707,1 | 6,5 | 1,8 | 1 | 1650 | |
| 5АН355А4 | 315 | 1485 | 95 | 0,88 | 572,5 | 6,5 | 1,8 | 1 | 1610 |
| 5АН355В4 | 400 | 95,5 | 0,89 | 715 | 6,5 | 1,8 | 1 | 1700 | |
| 5АН355А6 | 200 | 990 | 94,5 | 0,85 | 378,3 | 6 | 1,8 | 1,1 | 1430 |
| 5АН355В6 | 250 | 94,5 | 0,86 | 467,4 | 6 | 1,8 | 1,1 | 1560 | |
| 5АН355А8 | 160 | 740 | 93,5 | 0,82 | 317,1 | 5,5 | 1,8 | 1,1 | 1440 |
| 5АН355В8 | 200 | 94 | 0,82 | 394,2 | 5,5 | 1,8 | 1,1 | 1635 | |
| 5АН355А10 | 110 | 590 | 93 | 0,75 | 239,6 | 5,5 | 1,8 | 1 | 1340 |
| 5АН355В10 | 132 | 93 | 0,78 | 276,5 | 5,5 | 1,8 | 1 | 1440 | |
| 5АН355А12 | 90 | 490 | 92 | 0,7 | 212,3 | 5,5 | 1,8 | 1 | 1350 |
| 5АН355В12 | 110 | 92 | 0,7 | 259,5 | 5,5 | 1,8 | 1 | 1500 | |
* Указанная частота вращения (синхронная частота) является справочной характеристикой. Принимая во внимание принцип работы асинхронного электродвигателя, в результате механических потерь номинальная частота вращения всегда ниже синхронной. Данные отличия не влияют на эксплуатационные характеристики оборудования.
** Указанная масса электродвигателя является справочной характеристикой. Точная масса указана на паспортной табличке электродвигателя. Данные отличия не влияют на эксплуатационные характеристики оборудования.
| Тип | Полюсов | Габаритные размеры | Установочные и присоединительные размеры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I30 | h31 | d30 | b10 | b11 | I10 | I11 | I31 | d1 | I1 | b1 | h5 | b12 | h | d10 | ||
| L | HD | AC | A | AB | B | BB | C | D | E | F | G+t | AA | H | K | ||
| 4АМH 160M | 2 | 676 | 440 | 400 | 254 | 330 | 210 | 310 | 108 | 42 | 110 | 12 | 45 | 72 | 160 | 15 |
| 4 | 676 | 440 | 400 | 254 | 330 | 210 | 310 | 108 | 48 | 110 | 12 | 51.5 | 72 | 160 | 15 | |
| 4АМH 180S | 2 | 700 | 434 | 410 | 279 | 350 | 203 | 350 | 121 | 48 | 110 | 14 | 51.5 | 70 | 180 | 15 |
| 4,6,8 | 700 | 434 | 410 | 279 | 350 | 203 | 350 | 121 | 55 | 110 | 16 | 59 | 70 | 180 | 15 | |
| 4AMH 180M | 2 | 700 | 434 | 410 | 279 | 350 | 241 | 350 | 121 | 48 | 110 | 14 | 51.5 | 70 | 180 | 15 |
| 4,6,8 | 700 | 434 | 410 | 279 | 350 | 241 | 350 | 121 | 55 | 110 | 16 | 59 | 70 | 180 | 15 | |
| 5AH 200M | 2 | 654 | 489 | 460 | 318 | 400 | 267 | 388 | 133 | 55 | 110 | 16 | 59 | 80 | 200 | 19 |
| 4,6,8 | 684 | 489 | 460 | 318 | 400 | 267 | 388 | 133 | 60 | 140 | 18 | 64 | 80 | 200 | 19 | |
| 5AH 200L | 2 | 720 | 489 | 460 | 318 | 400 | 305 | 388 | 133 | 55 | 110 | 16 | 59 | 80 | 200 | 19 |
| 4,6,8 | 750 | 489 | 460 | 318 | 400 | 305 | 388 | 133 | 60 | 140 | 18 | 64 | 80 | 200 | 19 | |
| 5AH 225M | 2 | 755 | 529 | 500 | 356 | 446 | 311 | 396 | 149 | 55 | 110 | 16 | 59 | 85 | 225 | 19 |
| 4,6,8 | 785 | 529 | 500 | 356 | 446 | 311 | 396 | 149 | 65 | 140 | 18 | 69 | 85 | 225 | 19 | |
| 5AМH 250S | 2 | 786 | 605 | 500 | 406 | 510 | 311 | 458 | 168 | 65 | 140 | 18 | 69 | 105 | 250 | 24 |
| 4,6,8 | 786 | 605 | 550 | 406 | 510 | 311 | 458 | 168 | 75 | 140 | 20 | 79.5 | 105 | 250 | 24 | |
| 5AMH 250M | 2 | 835 | 605 | 550 | 406 | 510 | 349 | 458 | 168 | 65 | 140 | 18 | 69 | 105 | 250 | 24 |
| 4,6,8 | 835 | 605 | 550 | 406 | 510 | 349 | 458 | 168 | 75 | 140 | 20 | 79.5 | 105 | 250 | 24 | |
| 5AMH 280S | 2 | 885 | 662 | 600 | 457 | 566 | 368 | 582 | 190 | 70 | 140 | 20 | 74.5 | 110 | 280 | 24 |
| 4,6,8,10 | 915 | 662 | 600 | 457 | 566 | 368 | 582 | 190 | 80 | 170 | 22 | 85 | 110 | 280 | 24 | |
| 5AMH 280M | 2 | 935 | 662 | 600 | 457 | 566 | 419 | 582 | 190 | 70 | 140 | 20 | 74.5 | 110 | 280 | 24 |
| 4,6,8,10 | 965 | 662 | 600 | 457 | 566 | 419 | 582 | 190 | 80 | 170 | 22 | 85 | 110 | 280 | 24 | |
| 5AMH 315S | 2 | 985 | 708 | 660 | 508 | 630 | 406 | 645 | 216 | 75 | 140 | 20 | 79.5 | 115 | 315 | 28 |
| 4,6,8,10 | 1015 | 708 | 660 | 508 | 630 | 406 | 645 | 216 | 90 | 170 | 25 | 95 | 115 | 315 | 28 | |
| 5AMH 315M | 2 | 1095 | 708 | 660 | 508 | 630 | 457 | 645 | 216 | 75 | 140 | 20 | 79.5 | 115 | 315 | 28 |
| 4,6,8,10,12 | 1125 | 708 | 660 | 508 | 630 | 457 | 645 | 216 | 90 | 170 | 25 | 95 | 115 | 315 | 28 | |
| 5AMH 355S | 2 | 1310 | 915 | 785 | 610 | 760 | 500 | 800 | 254 | 85 | 170 | 22 | 90 | 140 | 355 | 28 |
| 4,6,8,10,12 | 1350 | 915 | 785 | 610 | 760 | 500 | 800 | 254 | 100 | 210 | 28 | 106 | 140 | 355 | 28 | |
| 5AMH 355M | 2 | 1380 | 915 | 785 | 610 | 760 | 560 | 800 | 254 | 85 | 170 | 22 | 90 | 140 | 355 | 28 |
| 4,6,8,10,12 | 1420 | 915 | 785 | 610 | 760 | 560 | 800 | 254 | 100 | 210 | 28 | 106 | 140 | 355 | 28 | |
ВАЖНО: указанные размеры являются справочной характеристикой. Производственная группа ЭНЕРАЛ имеет право вносить изменения в конструкцию электродвигателя, в результате чего фактические габаритные и присоединительные размеры могут отличаться от значений в каталоге или на сайте. Данные отличия не влияют на эксплуатационные характеристики оборудования.
Штриховка обозначает опорную сторону.
*Сторона привода.
** Малый фланец - щит с отверстиями в корпусе электродвигателя. Крепление к оборудованию винтами.
В зависимости от габарита электродвигателя некоторые монтажные исполнения могут быть недоступны.
Возможно производство электродвигателей в других монтажных исполнениях, не указанных в таблице.
Электродвигатели асинхронные трехфазные изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660В при частоте 50 Гц по ГОСТ IEC 60034-1-2014.
Возможно изготовление на другие номинальные напряжения и на частоту 60Гц, по согласованию с заказчиком.
Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.
Степень защиты обозначается IP…по ГОСТ IEC 60034-5-2011.
Для примера обозначение IP55 это электродвигатель, защищенный от пыли и водяных струй со всех направлений.
Электродвигатели общепромышленного назначения могут работать в различных режимах в соответствии с ГОСТ IEC 60034-1-2014 и обозначается S…(1, 2, 3, 4, 5, 6, 7, 8), где:
S1 – продолжительный режим работы
S2 – кратковременный режим работы
S3 – периодический повторно-кратковременный режим работы
S4 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов
S5 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов и электрическим торможением
S6 – перемежающийся режим работы
S7 – периодический перемежающийся режим работы с влиянием пусковых процессов и электрическим торможением
S8 – периодический перемежающийся режим работы с периодически меняющейся частотой вращения
Двигатели могут использоваться в макроклиматических районах с климатом в условиях определяемых категориями размещения по ГОСТ 15150-69.
Климатические факторы
| Климатическое исполнение | Категория размещения | Верхнее значение рабочей температуры, °С | Нижнее значение рабочей температуры,°С | Максимальное значение относительной влажности, % |
|---|---|---|---|---|
| У | 1,2 | +40 | -45 | 100 при 25°С |
| У | 3 | +40 | -45 | 98 при 25°С |
| УХЛ | 4 | +35 | +1 | 80 при 25°С |
| Т | 2 | +50 | -10 | 100 при 25°С |
| ХЛ, УХЛ | 1,2 | +40 | -60 | 100 при 25°С |
Электродвигатели с нормальным КПД и электродвигатели с повышенным КПД (энергосберегающие), и соответственно обозначение класса энергетической эффективности по международному стандарту IEC 60034-30:
IE1 - "стандартный" класс КПД;
IE2 - "повышенный" класс КПД;
IE3 - "премиум" класс КПД;
IE4 - "суперпремиум" класс КПД.
