Термисторные реле защиты электродвигателя

НОВАЯ ОПЦИЯ В СИСТЕМЕ УПРАВЛЕНИЯ И ЗАЩИТЫ ДЛЯ ЭЛЕКТРОДВИГАТЕЛЕЙ ЭНЕРАЛ

Для защиты электродвигателя рекомендуем использовать термисторное реле ENERAL GRB-2B-220-3. Данный продукт специально разработан для применения в составе схемы управления и защиты электродвигателей, оснащенных термодатчиками.

При монтаже электродвигателя ENERAL серий АИР, АИС, АИР...Э, ВА от 160-го до 355-го габарита   в комплекте с термисторным реле ENERAL GRB-2B-220-3 предоставляется дополнительный год гарантии на данный электродвигатель.


Преимущества термисторного реле:

- легкая установка в шкафу управления;
- универсальное крепление (установка на DIN-рейку и крепление винтами к монтажной плате или вне шкафа управления).


Особенности термисторных реле:
- индикация режимов работы (срабатывание защиты и наличие питания);
- перекидной контакт на выходе (1NO/1NC);
- высокий номинальный ток контакта реле;
- защитная крышка клеммников (защита от соприкосновения с токоведущими частями).


На термисторное реле ENERAL GRB-2B-220-3 действует гарантия 1 год с даты ввода в эксплуатацию, но не более 2 лет с даты продажи.


Печать
Технические характеристики Значение
Напряжение питания переменного тока 220В (±10%)
Частота 40-60 Гц
Потребляемая мощность 1ВА
Рабочая температура окружающей среды -30º до +70º
Номинальный ток контакта реле
Сопротивление срабатывания 3кОм (±10%)
Сопротивление возврата в рабочее состояние 1500 – 1800 Ом

Печать

габарит.размеры

вес – 0,2 кг

Печать

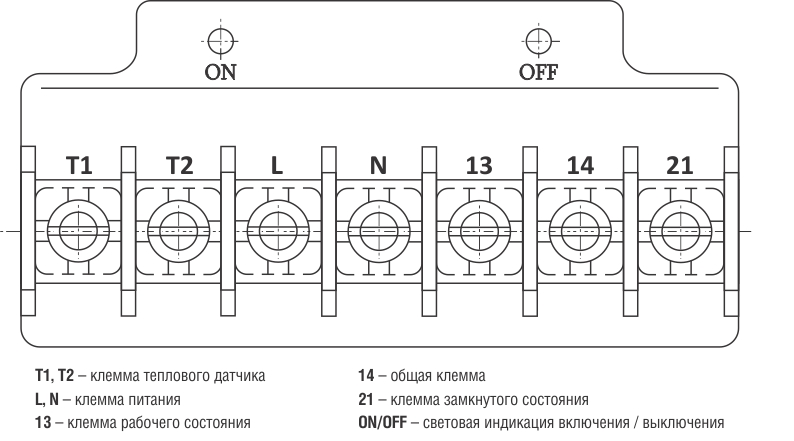

Клеммы


T1, Т2 - клемма теплового датчика

L, N - клемма питания

13 - клемма рабочего состояния

14 - общая клемма

21 - клемма замкнутого состояния

ON/OFF - световая индикация включения/выключения



Подключение




Режим работы работы при условиях:

напряжение подается на контакты L, N; датчик не перегрет; нет обрыва фазы.
