Электродвигатели асинхронные двухскоростные типа АИР

Двухскоростные электродвигатели используются в качестве приводов механизмов и агрегатов со ступенчатым регулированием частоты вращения. Двигатели имеют две частоты вращения, изменяемые путем переключения обмотки на другое число полюсов.

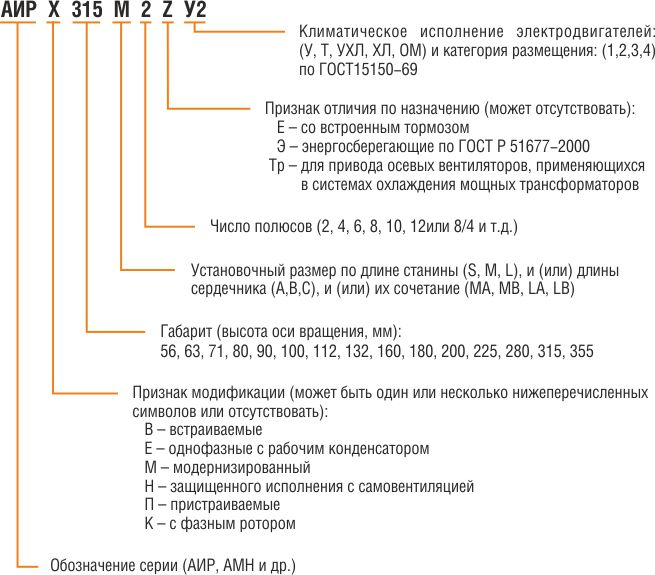

Структура условного обозначения Печать Свернуть

СУО АИР.png

Наверх Печать

Технические характеристики Печать Свернуть

Тип Ток Мощность Скорость вращения * КПД Cosφ Кратности Масса **
380(A) кВт об/мин % Iп/Iн Мm/Мн Мп/Мн кг
АИР 80А4/2 3.2/4.26 1,12/1,5 1380/2760 75/72 75/75 1.5/1.7 1,7 6.0/6.5 12
АИР 90L6/4 3.8/4.75 1,32/1,6 920/1400 67/71 78/78 1.5/1.4 1,7 5.5/6.0 18
АИР 90L8/4 3.0/4.35 0,8/1,32 710/1390 64/69 66/87 1.5/1.4 1,7 5.0/6.0 17,3
АИР 100L4/2 8.5/9.5 4,4/4,75 1420/2850 79/79 87/88 1.5/1.6 1,7 6.0/6.5 35,5
АИР 100L6/4 4.4/5.3 2,12/3,15 920/1410 73/75 80/83 1.5/1.4 1,7 5.5/6.0 34
АИР 100L8/4 3.6/3.88 1,4/2,36 720/1410 65/75 62/85 1.5/1.4 1,7 5.0/6.0 35
АИР 100S4/2 6.5/8.9 3/3.75 1420/2830 77/73 87/84 1.5/1.4 1,7 5.0/6.0 32
АИР 100S6/4 4.2/5.4 1,7/2.2 920/1410 73/75 79/82 1.5/1.4 1,7 5.0/6.0 32
АИР 100S8/4 3.6/3.9 1.0/1.7 720/1410 65/75 62/84 1.8/1.5 1,8 5.0/6.0 32

* Указанная частота вращения (синхронная частота) является справочной характеристикой. Принимая во внимание принцип работы асинхронного электродвигателя, в результате механических потерь номинальная частота вращения всегда ниже синхронной. Данные отличия не влияют на эксплуатационные характеристики оборудования.


** Указанная масса электродвигателя является справочной характеристикой. Точная масса указана на паспортной табличке электродвигателя. Данные отличия не влияют на эксплуатационные характеристики оборудования.


Наверх Печать

Габаритные и установочно-присоединительные размеры Печать Свернуть


Тип Полюсов Габаритные размеры Установочные и присоединительные размеры
l30 h31 d30 b10 b11 l10 l11 l31 d1 l1 b1 h5 h1 h d10
L HD AC A AB B BB C D E F GA GD H K
АИР80А 4/2 296,5 350 190 125 155 100 180 50 22 50 6 24,5 6 80 10
АИР90L 6/4, 8/4 337 390 190 140 172 125 190/210 56 24 50 8 27 7 90 10
АИР100L 4/2, 6/4, 8/4 391 455 215 160 200 140 176 63 28 60 8 31 7 100 12
АИР100S   4/2, 6/4, 8/4 370 424 215 160 200 140 176 63 28 60 8 31 7 100 12

ВАЖНО: указанные размеры являются справочной характеристикой. Производственная группа ЭНЕРАЛ имеет право вносить изменения в конструкцию электродвигателя, в результате чего фактические габаритные и присоединительные размеры могут отличаться от значений в каталоге или на сайте. Данные отличия не влияют на эксплуатационные характеристики оборудования.


Наверх Печать

Скорость вращения Печать Свернуть


Наверх Печать

Конструктивные исполнения по способу монтажа Печать Свернуть

АИР (вариации) условное обозначение.png

Монтажное исполнение АИР (вариации).png

Штриховка обозначает опорную сторону.
*Сторона привода.
** Малый фланец - щит с отверстиями в корпусе электродвигателя. Крепление к оборудованию винтами.

В зависимости от габарита электродвигателя некоторые монтажные исполнения могут быть недоступны.
Возможно производство электродвигателей в других монтажных исполнениях, не указанных в таблице.


Наверх Печать

Напряжение и частота питающей сети Печать Свернуть

Электродвигатели асинхронные трехфазные изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660В при частоте 50 Гц по ГОСТ IEC 60034-1-2014.

Возможно изготовление на другие номинальные напряжения и на частоту 60Гц, по согласованию с заказчиком.

Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.


Наверх Печать

Степень защиты Печать Свернуть

Степень защиты обозначается IP…по ГОСТ IEC 60034-5-2011.


 Для примера обозначение IP55 это электродвигатель, защищенный от пыли и водяных струй со всех направлений.

Наверх Печать

Режим работы Печать Свернуть

Электродвигатели общепромышленного назначения могут работать в различных режимах в соответствии с ГОСТ IEC 60034-1-2014 и обозначается S…(1, 2, 3, 4, 5, 6, 7, 8), где:

S1 – продолжительный режим работы

S2 – кратковременный режим работы

S3 – периодический повторно-кратковременный режим работы

S4 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов

S5 – периодический повторно-кратковременный режим работы с влиянием пусковых процессов и электрическим торможением

S6 – перемежающийся режим работы

S7 – периодический перемежающийся режим работы с влиянием пусковых процессов и электрическим торможением

S8 – периодический перемежающийся режим работы с периодически меняющейся частотой вращения

Наверх Печать

Климатическое исполнение Печать Свернуть

Двигатели могут использоваться в макроклиматических районах с климатом в условиях определяемых категориями размещения по ГОСТ 15150-69.





Климатические факторы

Климатическое исполнение Категория размещения Верхнее значение рабочей температуры, °С Нижнее значение рабочей температуры,°С Максимальное значение относительной влажности, %
У 1,2 +40 -45 100 при 25°С
У 3 +40 -45 98 при 25°С
УХЛ 4 +35 +1 80 при 25°С
Т 2 +50 -10 100 при 25°С
ХЛ, УХЛ 1,2 +40 -60 100 при 25°С

Наверх Печать

Класс энергоэффективности Печать Свернуть

Электродвигатели с нормальным КПД и электродвигатели с повышенным КПД (энергосберегающие), и соответственно обозначение класса энергетической эффективности по международному стандарту IEC 60034-30:

IE1 - "стандартный" класс КПД;

IE2 - "повышенный" класс КПД;

IE3 - "премиум" класс КПД;

IE4 - "суперпремиум" класс КПД.

Наверх Печать

Инструкция по монтажу и эксплуатации двухскоростных электродвигателей ENERAL в формате PDF
