Насосы консольные типа К

Насосы центробежные консольные типа К предназначены для перекачивания технической воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости, химической активности.

Насосы данного типа конструктивно выполнены как центробежные, горизонтальные консольные, с сальниковым или торцевым уплотнением вала. Агрегат электронасосный состоит из насоса и электродвигателя, установленных на общей фундаментной плите (раме). Валы насоса и электродвигателя соединены между собой упругой муфтой. Подшипники насосов смазываются маслом, заливаемым в корпус подшипников. Уплотнение вала обеспечивается сальниковой набивкой или торцевым уплотнением. Направление вращения вала - по стрелке, размещенной на корпусе насоса.

Агрегаты комплектуются электродвигателями типа АИР или 5А, изготовленными по ГОСТ 31606-2012 (ГОСТ Р 51689-2000). Номинальный режим работы двигателей - S1.

Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-2016.

Выпускаются в климатическом исполнении УХЛ4 по ГОСТ 15150-69.

Общие требования безопасности насоса соответствуют ГОСТ 31839-2012 (ГОСТ Р 52743-2007).


Гарантийный срок: 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня продажи. Средний срок службы: 7 лет.





Инструкция по монтажу и эксплуатации насоса ENERAL типа К (старый ГОСТ)
Инструкция по монтажу и эксплуатации насоса ENERAL типа К
Печать
УО К(М).png


Печать

Наименование Электродвигатель

Подача, м3/ч

Напор, м Мощность насоса, кВт Допустимый кавитационный запас, м Частота вращения, об/мин Масса насоса, кг Масса рамы, кг
К 50-32-125 АИР 80М2 (2,2кВт) 12,5 20 1,13 2 2900 25 17
К 50-32-125а АИР 80МА2 (1,5 кВт) 11,9 18 1,18 2 2900 25 17
К 65-50-125 АИР 80М2 (2,2кВт) 25 20 1,97 2,5 2900 26 17
К 65-50-160 АИР 100L2 (5,5кВт) 25 32 3,35 2 2900 32 21,5
К 65-50-160а АИР 100S2 (4 кВт) 23,8 28,9 2,75 2 2900 31,5 21,5
К 80-50-200 АИР 160S2 (15кВт) 50 50 9,87 2,5 2900 40 28,5
К 80-50-200а АИР 132М2 (11кВт) 46,8 44 8,14 2,5 2900 39 30
К 80-65-160 АИР 112М2 (7,5кВт) 50 32 5,97 2,5 2900 34,5 21
К 80-65-160а АИР 112М2 (7,5кВт) 46,8 28 4,80 2,5 2900 34 26
К 100-65-200 АИР 180М2 (30кВт) 100 50 17,90 3,6 2900 61 37
К 100-65-200а АИР 160М2 (18,5кВт) 95 45 15,35 3,6 2900 60 37,5
К 100-65-250 АИР 200L2 (45кВт) 100 80 30,30 3,8 2900 78 54,5
К 100-65-250а АИР 200М2 (37кВт) 93 70 26,60 3,8 2900 75 54,5
К 100-80-160 АИР 160S2 (15кВт) 100 32 11,20 4 2900 52 36
К 100-80-160а АИР 132М2 (11кВт) 93 28 9,16 4 2900 51 37
К 150-125-250 АИР 160М4 (18,5кВт) /
АИР160S4 (15кВт) 		200 20 13,50 3 1450 116 38,5
К 150-125-250а АИР 160S4 (15кВт) 190 18 11,10 3 1450 116 38,5
К 150-125-315 АИР 180М4 (30кВт) 200 32 22,08 2,5 1450 144 43
К 150-125-315а АИР 180S4 (22кВт) 189 29 18,10 2,5 1450 144 43
К 200-150-250 АИР 200М4 (37кВт) 400 20 26,20 4,6 1450 160 45
К 200-150-250а АИР 180M4 (30 кВт) 374 17,5 21,83 4,6 1450 160 45
К 200-150-315 АИР 225М4 (55кВт) 400 32 42,50 3,5 1450 185 55
К 200-150-315а АИР 200L4 (45кВт) 374 28 35,38 3,5 1450 185 55
К 200-150-400 АИР 250М4 (90кВт) 400 50 67,20 3,8 1450 230 75
К 200-150-400а АИР 250S4 (75кВт) 374 44 55,40 3,8 1450 230 75
К 8/18 АИР 80МА2 (1,5кВт) 8 18 1,2 3,8 2900 30 13
К 20/30 АИР 100S2 (4 кВт) / АИР 100L2 (5,5 кВт) 20 30 3,5 3,8 2900 33 14,5
К 20/30а АИР 90L2 (3 кВт) 20 26 2,5 3,8 2900 32,5 14,5
К 45/30 АИР 112М2 (7,5 кВт) 45 32 6,5 4,0 2900 54,5 21
К 45/30а АИР 100L2 (5,5кВт) 35 25 5,0 4,0 2900 54 21
Печать

габаритные размеры К КМ.png


Наименование Электродвигатель Размеры, мм
a f h1 h2 b m1 m2 m3 m4 n1 n2 n3 n4 k1 k2 w s1 s2 d L
К 50-32-125 АИР 80В2 (2,2кВт) 80 385 112 140 50 100 70 19 60 190 140 110 145 14 10 285 4-φ14.5 2-φ14.5 24 50
К 50-32-125a АИР 80MA2 (1,5 кВт) 80 385 112 140 50 100 70 19 60 190 140 110 145 14 10 285 4-φ14.5 2-φ14.5 24 50
К 65-50-125 АИР 80В2 (2,2кВт) 80 385 112 140 50 100 70 19 60 210 160 110 145 14 10 285 4-φ14.5 2-φ14.5 24 50
К 65-50-160 АИР 100L2 (5,5кВт) 80 385 132 160 50 100 70 19 60 240 190 110 145 16 10 285 4-φ14.5 2-φ14.5 24 50
К 65-50-160а АИР 100S2 (4 кВт) 80 385 132 160 50 100 70 19 60 240 190 110 145 16 10 285 4-φ14.5 2-φ14.5 24 50
К 80-50-200 АИР 160S2 (15кВт) 100 385 160 200 50 100 70 19 60 265 212 110 145 16 10 285 4-φ14.5 2-φ14.5 24 50
К 80-50-200а АИР 132М2 (11кВт) 100 385 160 200 50 100 70 19 60 265 212 110 145 16 10 285 4-φ14.5 2-φ14.5 24 50
К 80-65-160 АИР 112М2 (7,5кВт) 100 385 160 180 50 100 70 19 60 265 212 110 145 16 10 285 4-φ14.5 2-φ14.5 24 50
К 80-65-160а АИР 112М2 (7,5 кВт) 100 385 160 180 50 100 70 19 60 265 212 110 145 16 10 285 4-φ14.5 2-φ14.5 24 50
К 100-65-200 АИР 180М2 (30кВт) 100 500 180 225 65 125 95 25 65 320 250 110 145 20 14 370 4-φ14.5 2-φ14.5 32 80
К 100-65-200а АИР 160М2 (18,5кВт) 100 500 180 225 65 125 95 25 65 320 250 110 145 20 14 370 4-φ14.5 2-φ14.5 32 80
К 100-65-250 АИР 200L2 (45кВт) 125 500 200 250 80 160 120 25 65 360 280 110 145 20 14 370 4-φ18.5 2-φ14.5 32 80
К 100-65-250а АИР 200М2 (37кВт) 125 500 200 250 80 160 120 25 65 360 280 110 145 20 14 370 4-φ18.5 2-φ14.5 32 80
К 100-80-160 АИР 160S2 (15кВт) 100 500 160 200 65 125 95 24 60 280 212 110 145 20 10 370 4-φ14.5 2-φ14.5 32 80
К 100-80-160а АИР 132М2 (11кВт) 100 500 160 200 65 125 95 24 60 280 212 110 145 20 10 370 4-φ14.5 2-φ14.5 32 80
К 150-125-250 АИР 160М4 (18,5кВт) 140 530 250 355 80 160 120 28 65 400 315 110 145 25 14 370 4-φ18.5 2-φ14.5 42 110
АИР 160S4 (15кВт)
К150-125-250а АИР 160S4 (15кВт) 140 530 250 355 80 160 120 28 65 400 315 110 145 25 14 370 4-φ18.5 2-φ14.5 42 110
К 150-125-315 АИР 180М4 (30кВт) 140 530 280 355 100 200 150 28 65 500 400 110 145 25 14 370 4-φ24 2-φ14.5 42 110
К 150-125-315а АИР 180S4 (22 кВт) 140 530 280 355 100 200 150 28 65 500 400 110 145 25 14 370 4-φ24 2-φ14.5 42 110
К 200-150-250 АИР 200М4 (37кВт) 160 530 280 375 100 200 150 28 65 500 400 110 145 25 14 370 4-φ24 2-φ18.5 42 110
K200-150-250а АИР 180M4 (30кВт) 160 530 280 375 100 200 150 28 65 500 400 110 145 25 14 370 4-φ24 2-φ18.5 42 110
K200-150-315 АИР 225M4 (55кВт) 160 670 315 400 100 200 150 38 80 550 450 140 200 30 20 500 4-φ24 2-φ18.5 48 110
K200-150-315а АИР 200L4 (45кВт) 160 670 315 400 100 200 150 38 80 550 450 140 200 30 20 500 4-φ24 2-φ18.5 48 110
К 200-150-400 АИР 250М4 (90кВт) 160 670 315 450 100 200 150 38 80 550 450 140 200 30 20 500 4-φ24 2-φ18.5 48 110
K200-150-400а АИР 250S4 (75кВт) 160 670 315 450 100 200 150 38 80 550 450 140 200 30 20 500 4-φ24 2-φ18.5 48 110


Габаритные размеры насосов типа К 8/18, К 20/30, К 45/30


Наименование L l l1 l2 a a1 b b1 B B1 B2 H H1 d D D0 D1 D2 D3 D4 D5 D6
K 8/18 555* 121 115* 91* 195 140 162 130 230* 121* 75 242 120 14 140* 50* 110* 90* 32* 70* 90* 120*
K 20/30 267* 121* 105 270 160* 65* 130* 100* 40* 80* 100* 130*
K 45/30 580* 152 140* 90* 260 200 200 160 300* 175* 302 150 18 185* 80* 150* 128* 50* 90* 110* 140*

* данные носят справочный характер.Характеристики, указанные выше, относятся к насосам типа К не старше 2019 года выпуска.



Печать
Конструктивное устройство насосов типа К




Примечание: в зависимости от типа насоса К возможны конструктивные отличия.



 Торцевое уплотнение насосов К




Печать

  Напорно-расходные характеристики насосов типа К.png

Напорно-расходные характеристики насосов типа К 2.png

Печать

  • показатели плотности, вязкости и химической активности сходные с водой;
  • pH - от 6 до 9;
  • содержание твердых включений - не более 0,1%;
  • температура - не более 85°С (для моделей с торцевым уплотнением - не более 105°С).

Печать
Конструктивное устройство насосов типа К

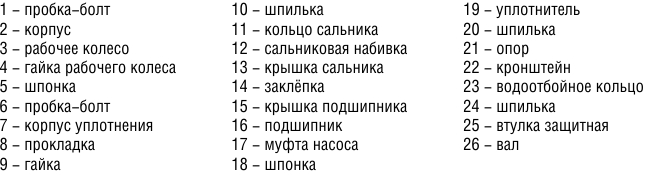

Конструктивное устройство консольного насоса типа К

К constructiv details.jpg

Примечание: на чертеже изображен насос типа К, заливка масла в который осуществляется с помощью шприца.

В зависимости от типа насоса К возможны конструктивные отличия.


    Конструктивное устройство насосов типа К 8/18, К 20/30, К 45/30 (старый ГОСТ)





 Торцевое уплотнение насосов К
